Канал связи - радиоканал 433,92 мГц

Радио сигнализация

Системы диспетчеризации котельных

Система удаленного контроля работы котельной

«Elex 2021_Радио»
Заказать


«Elex 2021_Радио» - система сбора информации с контактных датчиков оборудования котельных и передачи ее на пульт диспетчера по радиоканалу в диапазоне частот 433 - 434 мГц. Система состоит из контроллера объекта , контроллера диспетчера и двух радиомодемов. Основная рабочая частота 433,92 МГц и выходная мощность до 10 мВт, не выходят за пределы разрешенных значений.

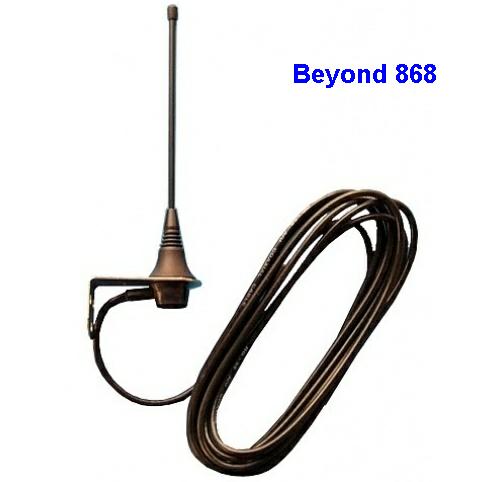

Всенаправленная антенна АШ-433 входит в комплект поставки и обеспечивает связь на расстоянии 3 км, при использовании направленной антенны расстояние между радиомодемами может быть увеличено.


Комплектность поставки «Elex 2021_Радио»:
  • Контроллер объекта «Elex 2021.о» х 1 шт.
  • Контроллер диспетчера «Elex 2021.d» х 1 шт.
  • Радиомодемы «Элекс 2090» с антенной АШ 433 х 2 шт.

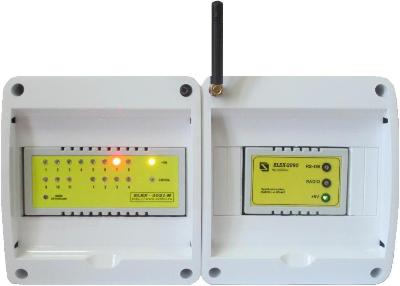

    «Elex 2021 Radio»

    Контроллер объекта «Elex 2021.о» производит считывание информации с четырех контрольных , одиннадцати аварийных датчиков, датчика шлейфа пожарной (охранной) сигнализации. Производится предварительная обработка данных и передача их по каналу радиосвязи на контроллер диспетчера. Алгоритм обработки сигналов аварийных датчиков следующий: замкнутому контакту датчика соответствует авария и включенный светодиод на контроллере объекта и контроллере диспетчера.

    Контроллер диспетчера «Elex 2021.d» обеспечивает индикацию состояния датчиков. При появлении аварийного сигнала - включается и начинает пульсировать соответствующий индикатор. При этом подается звуковой сигнал. Для снятия звукового сигнала и фиксации аварийного режима необходимо нажать кнопку фиксации аварии. Звуковой сигнал прекращается, а аварийный канал светится постоянно. При исчезновении аварийного сигнала соответствующий сигнал гаснет без подачи звукового сигнала. Появление и исчезновение сигналов на контрольных каналах происходит без звукового сигнала.


    Технические данные:

    • Количество входов - 16 с гальванической развязкой.
    • Светодиодная индикация включенных датчиков.
    • Подключение датчиков - клеммник.
    • Частота радиоканала 433,92 МГц.
    • Мощность передатчика 10 мВт.
    • Напряжение основного питания - 220 Вольт.
    • Вид монтажа - настенное крепление или DIN-рейка.
    • Вес комплекта 3 кг
    • Схема подключения.


    Варианты применения.


    Базовый комплект «Elex 2021М»

    Система диспетчеризации, базовый вариант исполнения
  • Канал связи RS485.
  • Дальность связи до 1200 метров.


    Базовый комплект «Elex 2021M » и радимодемы «Elex 2090»

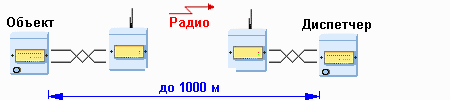

    Система диспетчеризации, вариант исполнения Радио
  • Канал связи - радиоканал, рабочая частота - 433,92 МГц;
  • Выходная мощность передатчика 10 мВатт;
  • Дальность связи до 3 км.


    Базовый комплект «Elex 2021M » и GSM модемы «Elex 2092»
    Система диспетчеризации,  вариант исполнения GSM
  • Канал связи GSM.;
  • Дальность связи не ограничена.

    Комбинированное подключение ( RS485, GSM , радиоканал ):
    Диспетчерицаия котельных, GSM,Радио связь
    Описание программы диспетчеризации (pdf).
