Радиомодем «Элекс 2090»
RS485 / радиоканал 433 мГц.


«Элекс 2090» двунаправленный преобразователь RS 485 / Радио 433 мГц - предназначен для установки и питания радиомодема 433 мГц, степень защиты IP40. Рабочая частота радиомодема 433,92 МГц и выходная мощность до 10 мВт, не выходят за пределы разрешенных значений. Лицензия на применение радиомодемов.

Всенаправленная антенна АШ-433 входит в комплект поставки и обеспечивает связь на расстоянии до 3 км, при использовании направленной антенны расстояние между радиомодемами может быть увеличено.
Для подключения антенны используется коаксильный кабель RG-58AU 50 Ом, разъем Sma-male.
Антенну радиомодема лучше всего устанавливать на крыше или на мачте так, чтобы обеспечить прямую видимость всех передатчиков системы, или по крайней мере минимум препятствий распространению радиоволн.
Антенну необходимо размещать вертикально, на максимально возможном расстоянии от линий электрических сетей, массивных металлических предметов и стен, особенно железобетонных. Если крыша покрыта металлом, антенну необходимо поднять над поверхностью не менее, чем на 50 см. Чем выше расположена антенна, тем больше дальность приема.

Технические данные:

  • Светодиодная индикация работы.
  • Подключение внешних цепей - клеммник.
  • Частота радиоканала 433,92 МГц.
  • Сдвиг частоты - 16 градаций.
  • Мощность передатчика до 10 мВт.
  • Канал приема/передачи данных RS485.
  • Напряжение питания - 220 Вольт.
  • Потребляемая мощность до 4 Ватт.
  • Диапазон рабочих температур : от +5 до +50 С.
  • Корпус для крепления на DIN - рейку.

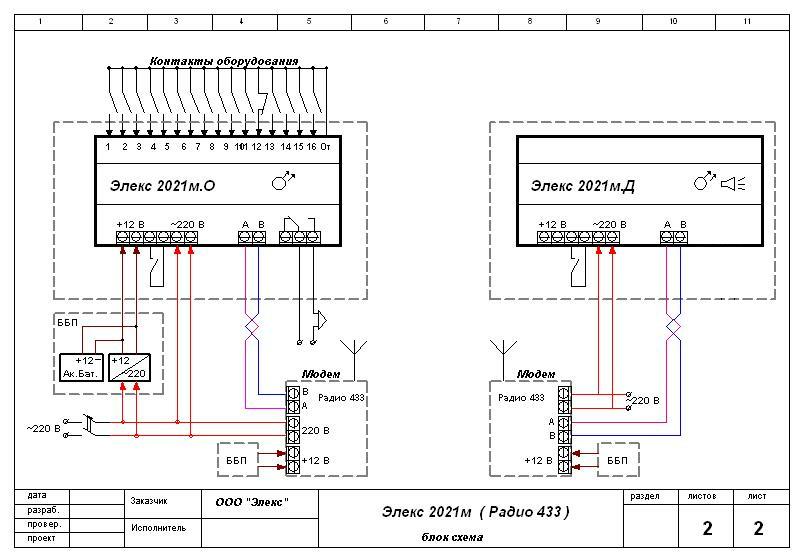

Схема подключения

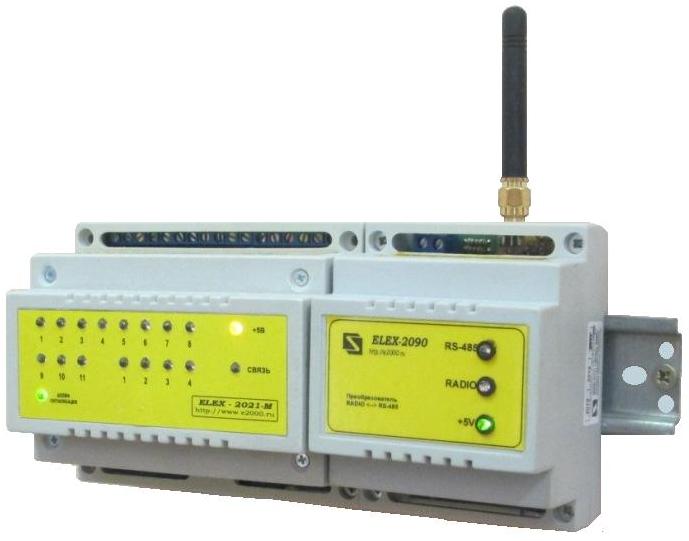

Радиомодем 433 мГц
