Радиомодем «Элекс 2152»
RS485 / радиоканал 868,7 мГц.

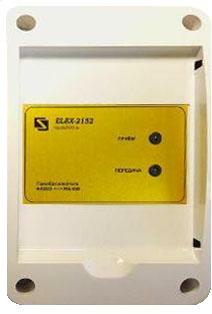

«Элекс 2152»
двунаправленный преобразователь RS 485 / Радио 868,7 мГц - предназначен для установки и питания радиомодема, степень защиты IP40. Рабочая частота радиомодема 868,7 МГц и выходная мощность до 25 мВт, не выходят за пределы разрешенных ГКРЧ значений.
Приложение № 12 к решению ГКРЧ от 11 сентября 2018 г. № 18-46-03-1 применение радиомодемов.


Всенаправленная антенна АШ-433 входит в комплект поставки и обеспечивает связь на расстоянии до 3 км, при использовании направленной антенны расстояние между радиомодемами может быть увеличено.
Для подключения антенны используется коаксильный кабель RG-58AU 50 Ом, разъем Sma-male.
Антенну радиомодема лучше всего устанавливать на крыше или на мачте так, чтобы обеспечить прямую видимость всех передатчиков системы, или по крайней мере минимум препятствий распространению радиоволн.
Антенну необходимо размещать вертикально, на максимально возможном расстоянии от линий электрических сетей, массивных металлических предметов и стен, особенно железобетонных. Если крыша покрыта металлом, антенну необходимо поднять над поверхностью не менее, чем на 50 см. Чем выше расположена антенна, тем больше дальность приема.

Технические данные:

  • Светодиодная индикация работы.
  • Подключение внешних цепей - клеммник.
  • Частота радиоканала 868,7 МГц.
  • Мощность до 25 мВт согласно ГКРЧ.
  • Канал приема/передачи данных RS485.
  • Напряжение основного питания ~ 220 Вольт.
  • Напряжение резервного питания + 12 Вольт.
  • Потребляемая мощность до 4 Ватт.
  • Диапазон рабочих температур : от +5 до +50 С.
  • Корпус для крепления на DIN - рейку.

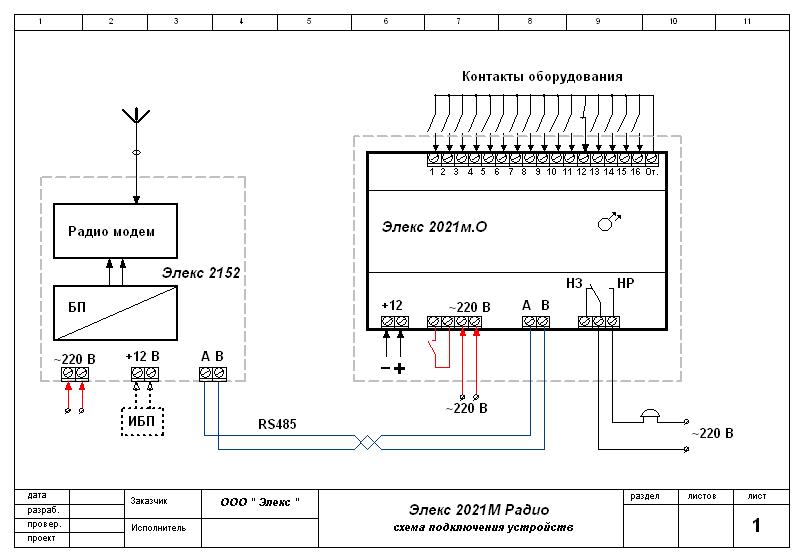

Схема подключения
