Канал связи - GSM


Система удаленного контроля работы котельной
«ELEX 2021_GSM»


40 260 P.       51 000 P

Заказать

«ELEX 2021_GSM»- система сбора дискретной информации с контактных датчиков оборудования котельных и передачи ее на пульт диспетчера с помощью SMS сообщений. Система может состоять из контроллера объекта и программного обеспечения у диспетчера.
Программное обеспечение может быть :

  • компьютерная программа PC_elex;
  • программа для смартфона android_elex;
  • возможно одновременное примененние обеих программ;

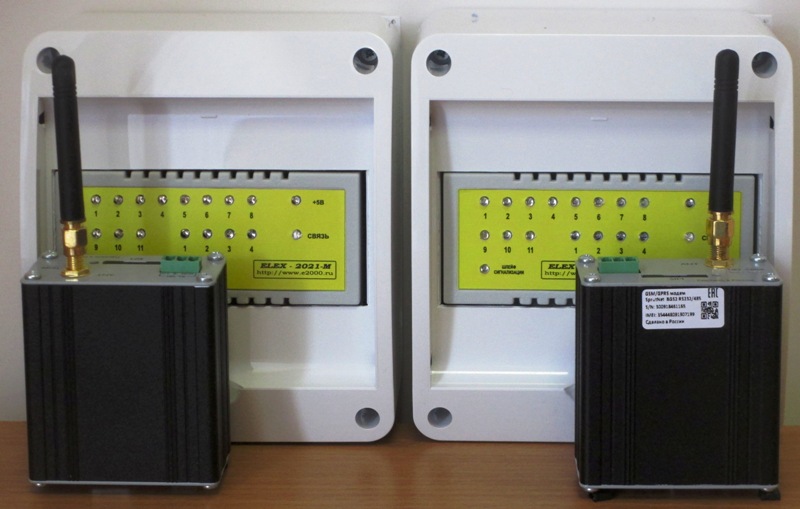

    "Elex 2021_GSM" Комплектность поставки :
  • "Elex 2021.о" х 1 шт. Контроллер объекта
  • "Elex 2021.д" х 1 шт. Контроллер диспетчера
  • "Elex-2092»   х 2 шт. GSM-модем с магнитной антенной ESG-GSM


    Контроллер объекта«Elex 2021 о»
    производит считывание информации с четырех контрольных, одиннадцати аварийных датчиков, датчика шлейфа пожарной (охранной) сигнализации.Производится предварительная обработка данных и передача их по каналам сотовой связи на компьютер диспетчера с помощью GSM модема «Elex-2092_GSM». Алгоритм обработки сигналов контрольных и аварийных датчиков следующий:
    замкнутому контакту датчика соответствует включенный светодиод на контроллере объекта.
    Нормальное состояние сигнала пожарной (охранной) сигнализации - нормально замкнутый контакт. Ему соответствует свечение соответствующего светодиода на пульте объекта. Расположенный на передней панели индикатор "Связь" служит для контроля связи.
    При изменении состояния объекта (возникновениии аварийного сигнала или срабатывании контрольных каналов ) формируется SMS сообщение и передается диспетчеру.

    Контроллер диспетчера «Elex 2021 d»
    обеспечивает индикацию состояния датчиков. При получении SMS сообщения от контроллера объекта - включается и начинает мигать соответствующий индикатор аварии. При этом подается звуковой сигнал. Для снятия звукового сигнала и фиксации аварийного режима необходимо нажать кнопку фиксации аварии. Звуковой сигнал прекращается, а аварийный канал светится постоянно. При исчезновении аварийного сигнала соответствующий сигнал гаснет без подачи звукового сигнала. Появление и исчезновение сигналов на контрольных каналах происходит без звукового сигнала. Обрыв шлейфа пожарной или охранной сигнализации сопровождается включением звукового сигнала. После этого сигнал будет подаваться до момента нажатия кнопки вне зависимости от того - восстановлен шлейф или всё еще находится в обрыве. При нажатии кнопки происходит выключение звукового сигнала и запоминается новое состояние шлейфа сигнализации. Если было запомнено оборванное состояние шлейфа, то при его восстановлении звуковой сигнал не подается, а световая индикация обрыва шлейфа исчезает.

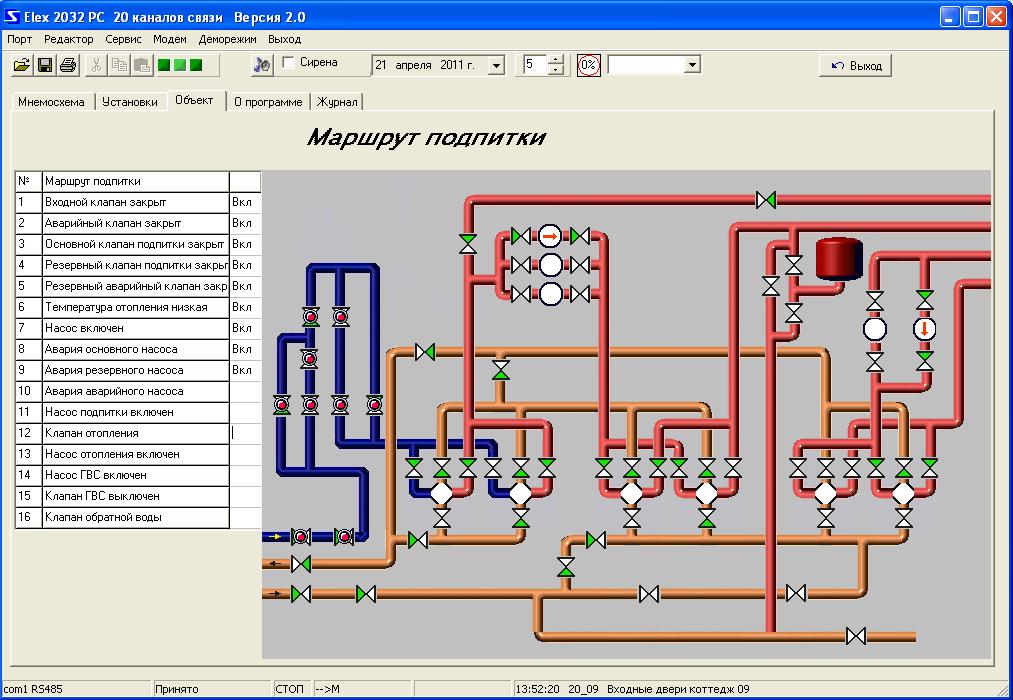

    Компьютер диспетчера
    обеспечивает прием SMS- сообщений с нескольких котельных и индицирует состояние датчиков каждого объекта на соответствующих табло.Ведется полное протоколирование изменения состояний всех датчиков котельных. Название аварийного сигнала вводится пользователем.
    При появлении аварийного сигнала - включается и начинает мигать соответствующий индикатор. При этом подается звуковой сигнал. Для снятия звукового сигнала и фиксации аварийного режима необходимо нажать кнопку фиксации аварии. Звуковой сигнал прекращается, а аварийный канал светится постоянно.
    При исчезновении аварийного сигнала соответствующий сигнал гаснет без подачи звукового сигнала. Появление и исчезновение сигналов на контрольных каналах происходит без звукового сигнала. Обрыв шлейфа пожарной или охранной сигнализации сопровождается включением звукового сигнала.
    Демонстрационная версия программы диспетчеризации ( Elex_demo.zip 1,3 МБ )


    Технические данные:
    • Количество входов - 16 с гальванической развязкой.
    • Светодиодная индикация включенных датчиков.
    • Подключение датчиков - клеммник в контроллере объекта.
    • Напряжение питания - 220 Вольт, потребляемая мощность до 4 Ватт
    • Клеммы для резервного питания +12 Вольт.
    • Вид монтажа - настенное крепление или DIN-рейка.
    • Корпус - ABB бокс, степень защиты IP40
    • Габаритные размеры - 260 х 150 х 200 мм
    • Вес комплекта 2,5 кг
    • Схема подключения.


    Варианты применения.




    Программа для планшетов «Elex_android»

    позволит применить Ваши обозначения сигналов при приеме сообщений от
    модуля объекта «Элекс 2021м GSM».

    Программа может быть использована как дублирующий канал связи. Один модуль объекта «ELEX 2021м» способен отправлять сообщения на
    дополнительные номера, всего до 4 номеров.

    Для работы потребуется СИМ-карта, денежные средства на которой расходоваться не будут. Планшет будет принимать входящие сообщения, не отправляя запросов.

    Дублирующее устройство приема может быть передано вспомогательным службам - электрикам, сантехникам, слесарям.

    Текст описания аварии формируется в приемном устройстве, поэтому в качестве модуля объекта может быть использован стандартный прибор, без переделки текста отправки сообщений.

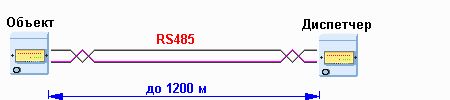

    Базовый комплект «Elex 2021М»

    Система диспетчеризации, базовый вариант исполнения
  • Канал связи RS485.
  • Дальность связи до 1200 метров.


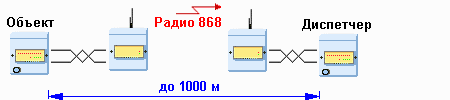

    Базовый комплект «Elex 2021M » и радимодемы «Elex 2090»
    Система диспетчеризации, вариант исполнения Радио
  • Канал связи - радиоканал, рабочая частота - 868 МГц;
  • Выходная мощность передатчика до 10 мВатт;
  • Дальность связи до 3 км.

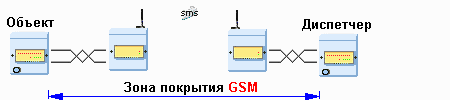

    Базовый комплект «Elex 2021M » и GSM модемы «Elex 2092»
    Система диспетчеризации,  вариант исполнения GSM
  • Канал связи GSM;
  • Дальность связи не ограничена.


    Комбинированное подключение ( RS485, GSM , радиоканал ):

    Описание программы диспетчеризации (pdf).
