Канал связи - GSM

Системы диспетчеризации котельных, радио

Сотовый модем

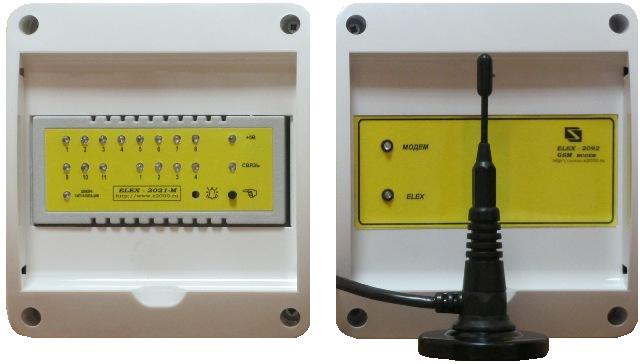

«ELEX 2092_GSM»




15 960 P.       21 000 P

Заказать

Назначение.
Блок «ELEX 2092» - предназначен для размещения и питания модема типа "Cinterion" или аналогичного. Для штатной работы GSM модема требуется SIM - карта сотовой связи стандарта GSM. Запись номер один раздела "Контакты" должна содержать десятизначный телефонный номер в международном формате :
+7XXXXXXXXXX
Для Республики Беларусь должен начинаться с 8, а далее идти десятизначный номер.

Отправляемые SMS- сообщения будут иметь следующий вид :
*1111000000000000
1 - канал включен;
0 - канал выключен.

Технические данные.
  • Подключение внешних цепей - клеммник.
  • Напряжение основного питания ~ 220 Вольт, 50 Гц.
  • Напряжение резервного питания +12 Вольт.
  • Потребляемая мощность до 4 Ватт.
  • Канал связи с модемом - RS485
  • Рабочий диапазон - GSM 900 мГц
  • Вид монтажа - настенное крепление.
    Антенна.
  • Антенна 905 или аналогичная предназначенная для работы в диапазоне GSM-900.
  • Антенна на магнитной основе должна устанавливаться вертикально на металлическую поверхность ( по возможности в её центре ), чтобы не искажалась диаграмма направленности. При этом желательно, чтобы размеры поверхности были не менее 83 мм в каждую сторону от антенны. Наличие посторонних предметов допустимо не ближе 80 мм от антенны.
    Тип антенного кабеля RG58, длина кабеля 2 метра.

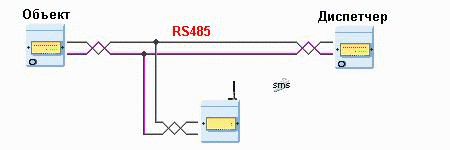

    Описание системы «Элекс 2092 GSM»

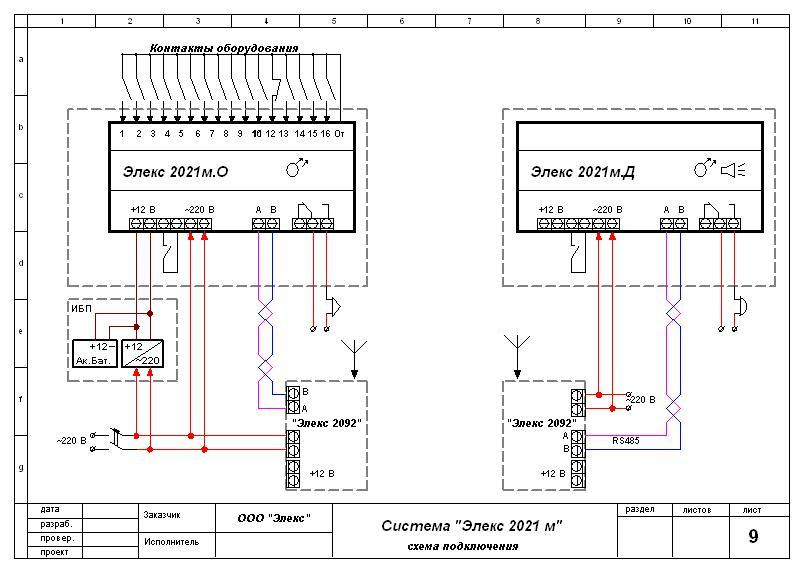

    Схема подключения «ELEX 2092».


    Спецверсия «Elex 2093 GSM»

    Аппаратно изготовлена аналогично «Elex 2092 GSM», но имеет другую прошивку предназначенную для передачи СМС сообщений в случае изменения состояния входных сигналов «Elex 2021».

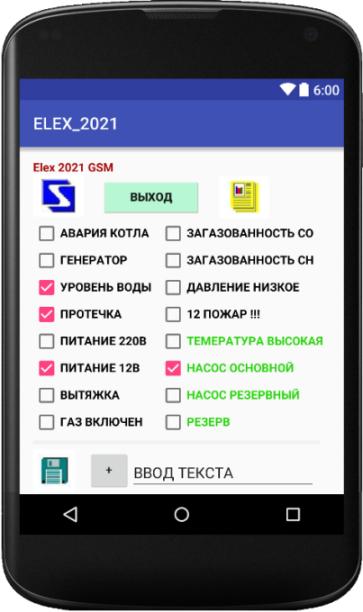

    Программа для планшетов «ELEX_android»

    позволит применить Ваши обозначения сигналов при приеме сообщений от модуля объекта «Elex 2021_GSM».

    Программа может быть использована как дублирующий канал связи. Один модуль объекта «Elex 2021_GSM» способен отправлять сообщения на дополнительные номера, всего до 4 номеров.

    Для работы потребуется SIM-карта, денежные средства на которой расходоваться не будут. Планшет будет принимать входящие сообщения, не отправляя запросов.

    Дублирующее устройство приема может быть передано вспомогательным службам - электрикам, сантехникам, слесарям.

    Текст описания аварии формируется в приемном устройстве, поэтому в качестве модуля объекта может быть использован стандартный прибор, без переделки текста отправки сообщений.
