Канал связи - радиоканал 433,92 мГц
|
«Elex 2051 Radio» -система сбора информации с контактных датчиков
оборудования котельных и передачи ее на пульт диспетчера по радиоканалу 433 мГц.

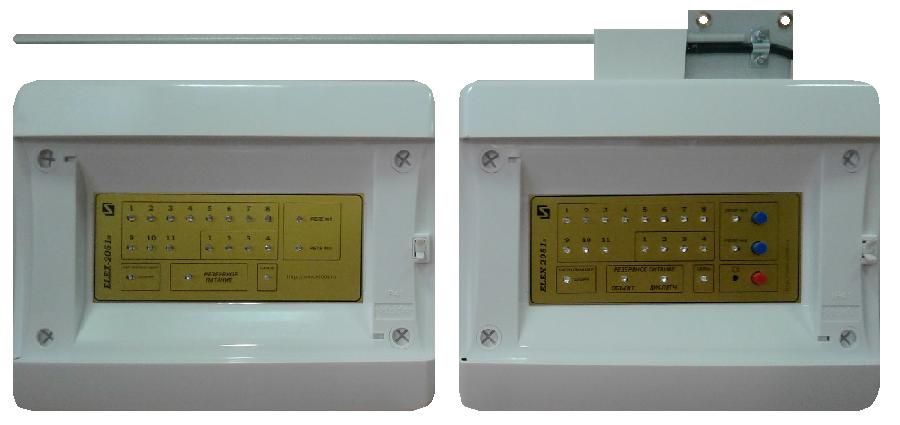

Система состоит из контроллера объекта «Элекс 2051_о» и контроллера диспетчера «Элекс 2051_д» и является улучшенной
моделью системы диспетчеризации «Элекс 2021».
Рабочая частота 433,92 МГц и выходная мощность до 10 мВт, не выходят за пределы
разрешенных значений.
"Elex 2051 Радио" Комплектность поставки системы :
"Элекс 2051.о" х 1 шт. Контроллер объекта
"Элекс 2051.д" х 1 шт. Контроллер диспетчера
Антенна АШ 433 х 2 шт.
Контроллер объекта «Элекс 2051_о» производит считывание информации с шестнадцати
аварийных датчиков сигнализации.Производится предварительная обработка
данных и передача их по радиоканалу 433 мГц на контроллер диспетчера.
Дискретные входы с 1 по 11 используются для подключения аварийных сигналов.
Номальное состояние - разомкнуты.
Появление аварийного сигнала сопровождается включением зуммера на модуле диспетчера.
Дискретный вход 12 используются для подключения шлейфа пожарной сигнализации.
Номальное состояние - замкнут.
При наличии аварии на любом из входов с 1 по 12 - реле "наличия аварии" - включено.
Дискретные входы с 13 по 16 используются для подключения технологических (информационных) сигналов.
Номальное состояние - разомкнуты. Появление технологического сигнала НЕ сопровождается включением зуммера
на модуле диспетчера.
В качестве источников аварийных сигналов могут быть использованы контактные датчики
загазованности СО, загазованности CH, датчик протечки воды, датчик проникновения в помещение и другие.
1. Замкнутому контакту датчика соответствует включенный светодиод на
контроллере объекта и контроллере диспетчера, если не выбран инверсный режим работы.
2. При инверсном режиме разомкнутому контакту датчика соответствует включенный светодиод на
контроллере объекта и контроллере диспетчера.
Режим работы прямой или инверсный определяет пользователь установкой джамеров.
Если установлен джампер №4 - это означает инверсную работу каналов с 1 по 8.
Если установлен джампер №5 - это означает инверсную работу каналов с 9 по 16.
Контроллер объекта содержит два дистанционно управляемых реле произвольного назначения.
Для включения реле №1 (или №2) , необходимо нажат кнопку №1 (или №2) на контроллере
диспетчера.
Контроллер диспетчера «Элекс 2051_д» обеспечивает индикацию состояния датчиков.
При появлении аварийного сигнала - включается и начинает мигать
соответствующий индикатор. При этом подается звуковой сигнал.
Для снятия звукового сигнала и фиксации аварийного режима необходимо
нажать кнопку фиксации аварии. Звуковой сигнал прекращается,
а аварийный канал светится постоянно.
Радиомодемы 433 мГц установлены в корпус контроллера,
питание осуществляется от основного источника питания 220Вольт
или резервного источника +12 Вольт.
Всенаправленная выносная антенна АШ433
входит в комплект поставки и обеспечивает связь
на расстоянии до 3 км при отсутствии помех для распространения радиоволн.
Для подключения антенны используется коаксильный кабель RG-58AU 50 Ом,
разъем на кабель: Sma-male.
Для включения реле №1 контроллера объекта ,
необходимо нажать кнопку №1 на контроллере
диспетчера, при этом индикатор состояния реле №1 перходит в пульсирующий
режим.
После получения подтверждения о включении реле №1 (от контроллера объекта) индикатор
состояния реле №1 - светится постоянно.
Аналогично происходит выключение реле №1.
Для включения реле №2 контроллера объекта ,
необходимо нажать кнопку №2 на контроллере
диспетчера, при этом индикатор состояния реле №2 находится в пульсирующий режим.
После получения подтверждения о включении реле №2 (от контроллера объекта) индикатор
состояния реле №2 - светится постоянно.
Аналогично происходит выключение реле №2.
«Индикатор связь»
На передней панели расположен индикатор "связь". В нормальном режиме он
кратковременно включается с частотой один раз в ~5 сек.
Это является контролем нормального функционирования прибора.
Если контроллер диспетчера не может установить связь с контроллером
объекта в течение ~ 1 минуты, то начинают мигать аварийный индикатор
и подается звуковой сигнал. Как только связь восстановится -
начинается нормальная работа системы.
«Индикатор резервное питание»
При питании контроллера от основной сети 220 Вольт, индикатор "резервное питание" - выключен,
при питании контроллера от резервного источника питания +12 Вольт, индикатор "резервное питание"
кратковременно включается с частотой 1 раз в секунду.
Цвет индикатора - красный.
Технические данные:
- Количество входов - 16 с гальванической развязкой
- Светодиодная индикация включенных датчиков.
- Подключение датчиков - клеммник в контроллере объекта.
- Режим работы контактов НР или НЗ определяется пользователем.
- Количество управляемых реле в контроллере объекта - 2 шт.
- Реле наличия аварии -1 шт.
- Нагрузочная способность реле 220 Вольт, 1 Ампер
- Интерфейс связи - радиоканал 433,92 мГц.
- Мощность передатчика до 10 мВт.
- Дальность связи - до 3 км.
- Напряжение питания - 220 Вольт.
- Клеммы для подключения резервного питания +12 Вольт.
- Вид монтажа - настенное крепление.
- Габаритный размер 215 х 170 х 210 мм.
- Вес комплекта 1,9 кг
- Схема подключения.
Варианты применения
Варианты исполнения :
Система диспетчеризации «Элекс 2051» канал связи RS485
Система диспетчеризации «Элекс 2051» канал связи Радио 433
Система диспетчеризации «Элекс 2051» канал связи GSM.
