Elex 2051


Система удаленного контроля работы котельной
«ELEX 2051»



31 900 P.       35 000 P

Заказать

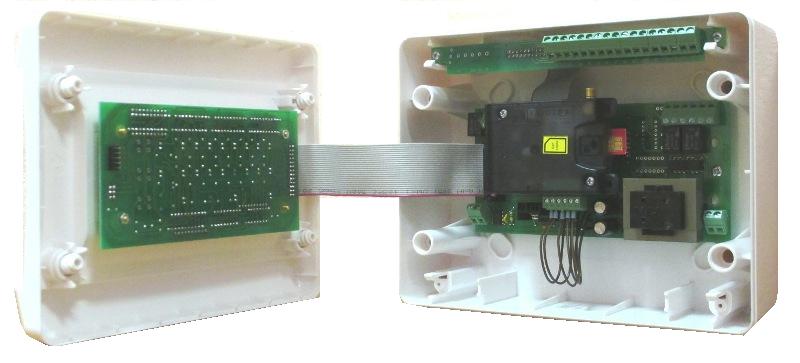

«ELEX 2051» -система сбора информации с контактных датчиков оборудования котельных и передачи ее на пульт диспетчера. Система состоит из контроллера объекта «Элекс 2051_о» и контроллера диспетчера «Элекс 2051_д» и является улучшенной моделью системы диспетчеризации «Элекс 2021».

"Элекс 2051" Комплектность поставки системы :

  • "Элекс 2051.о" х 1 шт. Контроллер объекта
  • "Элекс 2051.д" х 1 шт. Контроллер диспетчера

    Клеммы "А" и "В" служат для подключения линии связи и соединяются с одноименными клеммами контроллера диспетчера. Линия связи RS485 должна быть проложена кабелем типа КИПЭВ 1х2х0,6 мм (или аналогичным), при этом оплетка кабеля должна быть заземлена.


    Контроллер объекта «Элекс 2051_о» производит считывание информации с шестнадцати датчиков сигнализации.Производится предварительная обработка данных и передача их по двухпроводной линии связи на контроллер диспетчера.
    Дискретные входы с 1 по 11 используются для подключения аварийных сигналов. Номальное состояние - разомкнуты. Появление аварийного сигнала сопровождается включением зуммера на модуле диспетчера.
    Дискретный вход 12 используются для подключения шлейфа пожарной сигнализации. Номальное состояние - замкнут.
    При наличии аварии на любом из входов с 1 по 12 - реле "наличия аварии" - включено.
    Дискретные входы с 13 по 16 используются для подключения технологических (информационных) сигналов. Номальное состояние - разомкнуты. Появление технологического сигнала НЕ сопровождается включением зуммера на модуле диспетчера.

    В качестве источников аварийных сигналов могут быть использованы контактные датчики загазованности СО, загазованности CH, датчик протечки воды, датчик проникновения в помещение и другие.

    1.Замкнутому контакту датчика соответствует включенный светодиод на контроллере объекта и контроллере диспетчера, если не выбран инверсный режим работы.
    2.При инверсном режиме разомкнутому контакту датчика соответствует включенный светодиод на контроллере объекта и контроллере диспетчера.
    Режим работы прямой или инверсный определяет пользователь установкой джамеров.
    Если установлен джампер №4 - это означает инверсную работу каналов с 1 по 8.
    Если установлен джампер №5 - это означает инверсную работу каналов с 9 по 16.

    Контроллер объекта содержит два дистанционно управляемых реле произвольного назначения. Для включения реле №1 (или №2) , необходимо нажать кнопку №1 (или №2) на контроллере диспетчера.

    Контроллер диспетчера «Элекс 2051_д» обеспечивает индикацию состояния датчиков. При появлении аварийного сигнала - включается и начинает мигать соответствующий индикатор. При этом подается звуковой сигнал, реле "наличия аварии" включается синхронно звуковому сигналу. Для снятия звукового сигнала и фиксации аварийного режима необходимо нажать кнопку фиксации аварии. Звуковой сигнал прекращается (реле "наличия аварии" выключается), а аварийный канал светится постоянно.

    Для включения реле №1 контроллера объекта , необходимо нажать кнопку №1 на контроллере диспетчера, при этом индикатор состояния реле №1 переходит в пульсирующий режим. После получения подтверждения о включении реле №1 (от контроллера объекта) индикатор состояния реле №1 - светится постоянно.
    Аналогично происходит выключение реле №1.

    Для включения реле №2 контроллера объекта , необходимо нажать кнопку №2 на контроллере диспетчера, при этом индикатор состояния реле №2 находится в пульсирующий режим. После получения подтверждения о включении реле №2 (от контроллера объекта) индикатор состояния реле №2 - светится постоянно.


    «Индикатор связь» На передней панели расположен индикатор связи. В нормальном режиме он кратковременно мигает с частотой один раз в ~5 сек. Это является контролем нормального функционирования прибора. Если контроллер диспетчера не может установить связь с контроллером объекта в течение ~ 1 минуты, то начинает мигать аварийный индикатор и подается звуковой сигнал. Как только связь восстановится - начинается нормальная работа системы.

    «Индикатор резервное питание»
    При питании контроллера от основной сети 220 Вольт, индикатор "резервное питание" - выключен,
    при питании контроллера от резервного источника питания +12 Вольт, индикатор "резервное питание" кратковременно включается с частотой 1 раз в секунду.

    Технические данные:

    • Количество входов - 16 с гальванической развязкой.
    • Светодиодная индикация включенных датчиков.
    • Подключение датчиков - клеммник в контроллере объекта.
    • Количество управляемых реле в контоллере объекта - 2 шт.
    • Реле наличия аварии -1 шт.
    • Нагрузочная срособность реле 220 Вольт, 1 Ампер
    • Режим работы контактов НР или НЗ определяется пользователем.
    • Длина линии связи - до 1200 м
    • Основной интерфейс связи - RS485.
    • Скорость обмена - 1200 бод.
    • Протокол обмена Modbus RTU.
    • Напряжение питания - 220 Вольт.
    • Клеммы для подключения резервного питания +12 Вольт.
    • Габаритный размер 215 х 170 х 210 мм.
    • Вес комплекта 1,9 кг.
    • Вид монтажа - настенное крепление.
    • Схема подключения.

    Варианты применения




    Варианты исполнения :

  • Система диспетчеризации «Элекс 2051» канал связи RS485
  • Система диспетчеризации «Элекс 2051» канал связи Радио 433
  • Система диспетчеризации «Элекс 2051» канал связи GSM
