Канал связи - GSM

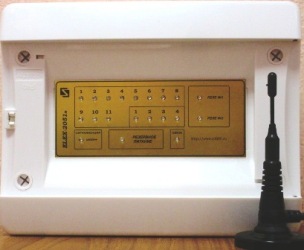

Система диспетчеризации Elex 2051 GSM


Система удаленного контроля работы котельной

«Elex 2051 GSM»

50 580 P.       65 000 P

Заказать

«Elex 2051 GSM» -система сбора информации с контактных датчиков оборудования котельных и передачи ее на пульт диспетчера. Система состоит из контроллера объекта и контроллера диспетчера со встроенными GSM модемами. Для штатной работы системы потребются SIM карты.

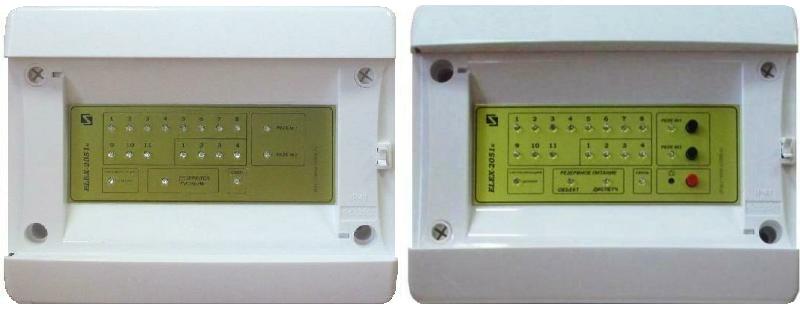

"Elex 2051 GSM" Комплектность поставки :

  • "Elex 2051.о" х 1 шт. Контроллер объекта
  • "Elex 2051.д" х 1 шт. Контроллер диспетчера
  • Встроенный GSM-модем с антенной х 2 шт.


    В качестве пульта диспетчера могут быть использованы устройства:
  • контроллер диспетчера;
  • персональный компьютер;
  • сотовый телефон, смартфон.


    Контроллер объекта «Элекс 2051_о» производит считывание информации с шестнадцати аварийных датчиков сигнализации. При наличии аварийного сигнала на любом из входов контроллера реле - включено. Производится предварительная обработка данных, при изменении состояние входных сигналов контроллер формирует и отправляет SMS сообщение на пульт диспетчера.
    Дискретные входы с 1 по 11 используются для подключения аварийных сигналов. Номальное состояние - разомкнуты. Появление аварийного сигнала сопровождается включением зуммера на модуле диспетчера.
    Дискретный вход 12 используются для подключения шлейфа пожарной сигнализации. Номальное состояние - замкнут.
    При наличии аварии на любом из входов с 1 по 12 - реле "наличия аварии" - включено.
    Дискретные входы с 13 по 16 используются для подключения технологических (информационных) сигналов. Номальное состояние - разомкнуты. Появление технологического сигнала НЕ сопровождается включением зуммера на модуле диспетчера.

    В качестве источников аварийных сигналов могут быть использованы контактные датчики

  • загазованности СО,
  • загазованности CH,
  • датчик протечки воды,
  • датчик проникновения в помещение и другие.

    1.Замкнутому контакту датчика соответствует включенный индикатор на контроллере объекта и контроллере диспетчера, если не выбран инверсный режим работы.
    2.При инверсном режиме разомкнутому контакту датчика соответствует включенный индикатор на контроллере объекта и контроллере диспетчера.
    Режим работы прямой или инверсный определяет пользователь установкой джамеров.
    Если установлен джампер №4 - это означает инверсную работу каналов с 1 по 8.
    Если установлен джампер №5 - это означает инверсную работу каналов с 9 по 16.

    Контроллер объекта содержит два дистанционно управляемых реле произвольного назначения. Для включения реле №1 (или №2) , необходимо нажать кнопку №1 (или №2) на контроллере диспетчера.

    Контроллер диспетчера «Элекс 2051_д» обеспечивает световую и звуковую индикацию состояния датчиков. При появлении аварийного сигнала - включается и начинает мигать соответствующий индикатор. При этом подается звуковой сигнал. Для снятия звукового сигнала и фиксации аварийного режима необходимо нажать кнопку фиксации аварии. Звуковой сигнал прекращается, а аварийный канал светится постоянно.

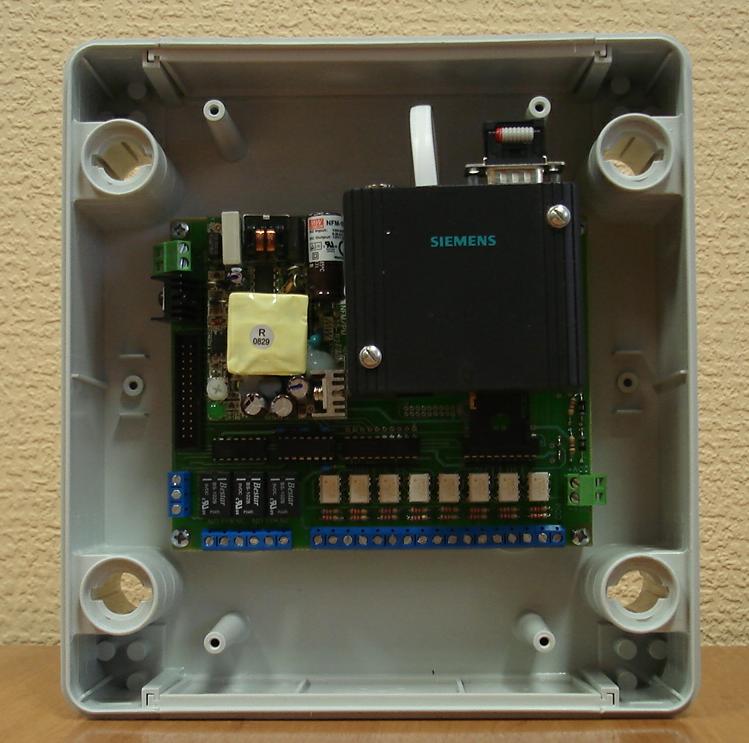

    Сотовые модемы  типа "CINTERION" (или аналогичные) установлены в корпус контроллера, питание осуществляется от основного источника питания 220 В или резервного источника +12 Вольт. Выносная антенна (модели 905 и 915) входит в комплект поставки.

    Для включения реле №1 контроллера объекта , необходимо нажать кнопку №1 на контроллере диспетчера, при этом индикатор состояния реле №1 перходит в пульсирующий режим. После получения подтверждения о включении реле №1 (от контроллера объекта) индикатор состояния реле №1 - светится постоянно.
    Аналогично происходит выключение реле №1.
    Для включения реле №2 контроллера объекта , необходимо нажать кнопку №2 на контроллере диспетчера, при этом индикатор состояния реле №2 находится в пульсирующий режим. После получения подтверждения о включении реле №2 (от контроллера объекта) индикатор состояния реле №2 - светится постоянно.
    Аналогично происходит выключение реле №2.

    «Индикатор связь»
    На передней панели расположен индикатор "связь". Нормальное состояние индикатора - выключен.
    В момент приема или отправки SMS сообщения индикатор кратковременно включается на время 1..2 секунды.

    «Индикатор резервное питание»
    При питании контроллера от основной сети 220 Вольт, индикатор "резервное питание" - выключен,
    при питании контроллера от резервного источника питания +12 Вольт, индикатор "резервное питание" кратковременно включается с частотой 1 раз в секунду. Цвет индикатора - красный.

    Подготовка SIM карты - в разделе "Контакты" создать учетную запись в ячейке номер один.

    Технические данные:
    • Количество входов - 16 с гальванической развязкой
    • Светодиодная индикация включенных датчиков.
    • Подключение датчиков - клеммник в контроллере объекта.
    • Режим работы контактов НР или НЗ определяется пользователем.
    • Количество управляемых реле в контоллере объекта - 2 шт.
    • Реле наличия аварии -1 шт.
    • Нагрузочная срособность реле 220 Вольт, 1 Ампер
    • Канал связи - GSM.
    • Напряжение питания - 220 Вольт.
    • Клеммы для подключения резервного источника питания +12 Вольт.
    • Вид монтажа - настенное крепление.
    • Габаритный размер 215 х 170 х 210 мм.
    • Вес комплекта 2,1 кг
    • Схема подключения.
    Варианты применения



    Варианты исполнения :

  • Система диспетчеризации «Элекс 2051» канал связи RS485
  • Система диспетчеризации «Элекс 2051» канал связи Радио 433
  • Система диспетчеризации «Элекс 2051» канал связи GSM



    Программа для смартфонов и планшетов «ELEX android»

    Модуль объекта «Элекс 2051» имеет возможность отправлять СМС сообщения на дополнительные номера. В качестве, дублирующих устройств приема сообщений, могут быть использованы планшеты, смартфоны с ОС «android».

    Денежные средства на СИМ карте приемного устройства уменьшаться не будут. Дублирующее устройство приема может быть передано вспомогательным службам - электрикам,сантехникам, слесарям.

    Текст описания аварии формируется в приемном устройстве, поэтому в качестве модуля объекта может быть использован стандартный прибор, без переделки текста отправки сообщений.
