Канал связи RS 485 Modbus

Система диспетчеризации Elex 2021, базовый вариант исполнения

Системы диспетчеризации
Система диспетчеризации «Элекс 2021 .м1»
Базовый комплект.

Заказать

«Elex-2021М» - Modbus совместимая система сбора дискретной информации с контактных датчиков оборудования котельных и передачи ее на пульт диспетчера. Система состоит из контроллера объекта и контроллера диспетчера.«Elex-2021М» является модификацией «Elex 2021» и имеет в составе реле "наличия аварии", которое включается при наличии аварийного сигнала на любом из входов.

Комплектность поставки «Elex 2021»:

  • Контроллер объекта «Elex 2021.о» х 1 шт.
  • Контроллер диспетчера «Elex 2021.d» х 1 шт.

    Контроллер объекта «Elex-2021.o»
    производит считывание информации
  • одиннадцати аварийных датчиков,
  • четырех контрольных датчиков,
  • датчика шлейфа пожарной (охранной) сигнализации.
    Производится предварительная обработка данных и передача их по двухпроводной линии связи RS485 на контроллер диспетчера.

    Алгоритм обработки сигналов контрольных и аварийных датчиков следующий:
    замкнутому контакту датчика (наличие аварии) соответствует включенный светодиод на контроллере объекта и контроллере диспетчера, при разомкнутом контакте (отсутствие аварии) - индикатор выключен.
    Нормальное состояние сигнала пожарной (охранной) сигнализации - нормально замкнутый контакт. Ему соответствует свечение соответствующего светодиода на пульте объекта и погашенное состояние соответствующего индикатора на пульте диспетчера. При наличии сигнала аварии на любом из аварийных входов реле "наличия аварии" включено, в случае устранения аварии, - реле выключено.

    Расположенный на передней панели индикатор "Связь" служит для контроля связи с пультом диспетчера.В нормальном режиме он кратковременно подмигивает с периодом ~5секунд.


    Контроллер диспетчера «Elex-2021.d»
    обеспечивает индикацию состояния датчиков. При появлении аварийного сигнала - включается и начинает мигать соответствующий индикатор, при этом подается звуковой сигнал. Одновременно с включением (выключением) звукового сигнала, включается (выключается) реле "наличия аварии" контроллера диспетчера. Для снятия звукового сигнала и фиксации аварийного режима необходимо нажать кнопку фиксации аварии. Звуковой сигнал прекращается, а аварийный канал светится постоянно.
    При исчезновении аварийного сигнала соответствующий сигнал гаснет без подачи звукового сигнала. Появление и исчезновение сигналов на контрольных каналах происходит без звукового сигнала. Обрыв шлейфа пожарной или охранной сигнализации сопровождается включением звукового сигнала. После этого сигнал будет подаваться до момента нажатия кнопки вне зависимости от того - восстановлен шлейф или всё еще находится в обрыве.
    При нажатии кнопки происходит выключение звукового сигнала и запоминается новое состояние шлейфа сигнализации. Если было запомнено оборванное состояние шлейфа, то, при последующем его восстановлении, звуковой сигнал не подается, а световая индикация обрыва шлейфа исчезает.

    Если контроллер диспетчера не может установить связь с контроллером объекта в течение ~ 1 минуты, то начинают мигать аварийные индикаторы и подается звуковой сигнал. Как только связь восстановится - начинается нормальная работа контроллера.
    Индикатор «связь» расположен на передней панели. В нормальном режиме он кратковременно включается с частотой один раз в ~5 сек. Это является контролем нормального функционирования прибора.

    Технические данные:
    • Количество входов - 16 с гальванической развязкой
    • Светодиодная индикация включенных датчиков
    • Реле наличия аварии -1 шт.(1 Ампер, 220 Вольт)
    • Подключение датчиков - клеммник в контроллере объекта
    • Длина линии связи - до 1200 м
    • Интерфейс связи - RS485.
    • Протокол обмена - MODBUS RTU совместимый
    • Скорость обмена - 1200 бод. (1200,N,8,1)
    • Напряжение питания - 220 Вольт, потребляемая мощность до 4 Ватт
    • Клеммы для резервного питания +12 Вольт.
    • Вид монтажа - настенное крепление или DIN-рейка.
    • Корпус - ABB бокс, степень защиты IP40
    • Габаритные размеры - 140х130х85 мм
    • Вес комплекта 1,2 кг
    • Схема подключения.

    Клеммы "А" и "В" служат для подключения линии связи и соединяются с одноименными клеммами контроллера диспетчера. Линия связи RS485 должна быть проложена кабелем типа КИПЭВ 1х2х0,6 мм (или аналогичным), при этом оплетка кабеля должна быть заземлена.

    Базовый комплект «Elex 2021М»

    Система диспетчеризации, базовый вариант исполнения
  • Канал связи RS485;
  • Дальность связи до 1200 метров.


    Базовый комплект «Elex 2021M » и радимодемы «Elex 2090»
    Система диспетчеризации, вариант исполнения Радио
  • Канал связи - радиоканал, рабочая частота - 433,92 МГц;
  • Выходная мощность передатчика 10 мВатт;
  • Дальность связи до 3 км.

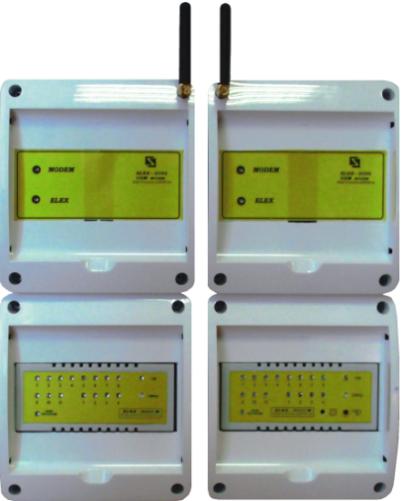

    Базовый комплект «Elex 2021M » и GSM модемы «Elex 2092»
    Система диспетчеризации,  вариант исполнения GSM
  • Канал связи GSM;
  • Дальность связи не ограничена.


    Система диспетчеризации, комбинированное подключение
    Система диспетчеризации

    Описание компьютерной программы диспетчеризации (pdf)
