Системы Газоочистки ELEX 2024_Х_XX


Комплекс газоочистки для работы с рукавными фильтрами типа ФРКИ   «На всей территории России мы должны обеспечить высокие стандарты экологического благополучия. Трудно говорить о долгой, здоровой жизни, если до сих пор миллионы людей вынуждены пить воду, которая не соответствует нормам, если выпадает черный снег, а жители крупных индустриальных центров из-за смога подолгу не видят солнца, как в Череповце, Нижнем Тагиле, Челябинске, Новокузнецке и некоторых других городах».

Послание Федеральному Собранию президента РФ Владимира Путина.

Контроллеры микропроцессорные серии "Elex-2024", старое обозначение «ELEX 2200» и «ELEX 2210» предназначены для управления системами регенерации промышленных рукавных фильтров типа ФРКИ, ФРИ, ФРКДИ, ФРО, ФРИА и т.п., приводами встряхивания, пылевыгрузными устройствами промышленных электрофильтров и для контроля за прохождением тока в нагрузке. Контроллеры могут реализовывать различные программы управления, в зависимости от конкретных условий работы и пожеланий Заказчика.
Применяются взамен приборов типа КЭП, ПУРФ, МИУРФ, ПАРУС, АУР, АРВ и др., систем управления СУ-14, СУ-16, СУ-18, СУ-24 и их модификаций. Реализация различных программ обозначается номером режима регенерации, характеризующим выбранную для конкретного оборудования схему формирования выходных сигналов. Контроллеры могут иметь от 6 до 96 каналов управления.

При работе в любом режиме выполняются следующие требования:

  • защита от короткого замыкания (плавкий предохранитель) в контуре нагрузки и сигнализация об её срабатывании (конкретный канал). Аварийные каналы могут быть исключены из общей последовательности автоматически;
  • автоматическое включение канала в работу при устранении короткого замыкания;
  • индикация работы каждого канала;
  • сигнализация обрыва в цепи нагрузки (конкретный канал);
  • при аварийном кратковременном отключении питания и последующем включении, работа должна продолжаться с точки останова;
  • возможность переключения в ручной /автоматический режим работы для проверки работоспособности каналов;
  • возможность ручной блокировки (отключения) любых каналов с сохранением цикла работы. В этом режиме производится индикация заблокированных каналов;
  • параметры выходных сигналов каждого канала блока управления ~ 220В, 1А
  • погрешность установленных временных интервалов - не более ±1%
  • минимальная длительность установки временных интервалов - 0,1 сек.

    Обозначения приборов при заказе:
    Старое обозначение: Новое обозначение :
    Elex-2200. vN - XX (IPXX) - X Elex-2024 _vN _XX
    А Б В Г  А  Б
    А. (vN) Номер режима регенерации (см. циклограммы):
    1 - последовательное цикличное открытие каналов управления с заданными интервалами "Работы" t1 и "Паузы" t2. Применяется для управления системой регенерацией большинства рукавных фильтров;
    2 - независимая работа каждого из каналов по циклу "Работа - Пауза". Применяется для управления приводами встряхивания электродных систем электрофильтров и вибровстряхивания бункеров;
    3-:-5 - последовательная цикличная работа каналов, сгруппированных по 3-7 шт. Применяется для управления системой регенерации рукавных фильтров с отключением секций на время регенерации, оборудованных приводами отсечных устройств (заслонок);
    6 - последовательная цикличная работа каналов, с индивидуальным для каждого канала временем включения и паузы.

    Б. (XX) Количество выходных каналов управления
    Количество выходных каналов выбирается в диапазоне от 8 до 256 с кратностью 8. Каждый тиристорный блок имеет 8 каналов. Внимание: количество каналов прибора с режимом работы №2 - не более 24.

    В. Класс защиты корпуса контроллера.
    Защита от IP40 до IP65, для многоканальных контроллеров заказывается индивидуально. Новые базовые приборы обычно имеют защиту класса IP65.

    Г. Блок дискретных входов / выходов
    "d" - наличие блока дискретных входов / выходов. Блок позволяет дистанционно задавать команды "Пуск" и "Стоп", а также индицировать состояние и аварийные ситуации в системе регенерации с помощью контактов встроенных реле;
    "0" - без блока дискретных входов/выходов.




    Контроллер "Elex-2024"
    содержит 24 канала управления,вариант исполнения IP65, режим регенерации №1.
    Обозначение контроллеров Elex-2024 при заказе:
    Elex-2024-IO - без индикации аварийных каналов, с дискретными входами "Пуск/Стоп", с реле индикации рабочего режима.
    Elex-2024-AL-IO - с индикацией аварийных каналов, с дискретными входами, с реле наличия аварий и реле индикации рабочего режима.

    Стандартные исполнения контроллеров предназначены для работы в следующих условиях эксплуатации:
  • температура окружающей среды 0…45 С;
  • относительная влажность до 80% при t 20 С;
  • запыленность окружающего воздуха до 10 г/м ;
  • питание прибора от сети 220В±10%, 50 Гц±1%
  • атмосферное давление 400…800 мм. рт. ст.

    Конструктивно приборы состоят из отдельных блоков, коммутируемых внутренней разводкой и устанавливаемых на DIN-рейку распределительных боксов различных производителей. В связи с этим, габаритные и установочные размеры определяются при выборе конкретного прибора.
    Наиболее часто применяются корпуса с габаритными размерами
    305х350х95 мм (IP40) и 275х370х140 мм (IP65) для приборов, имеющих от 16 до 24 каналов;
    305х500х120 мм (IP40) и 275х570х140 мм (IP65) для приборов, имеющих от 32 до 40 каналов.
    Приборы, содержащие большее число выходных каналов, компонуются сочетанием указанных корпусов с соответствующей коммутацией.

    Режим работы 1.
    Режим работы 2.
    Режим работы 3.
    Режим работы 4.
    Режим работы 5.
    Режим работы 6.

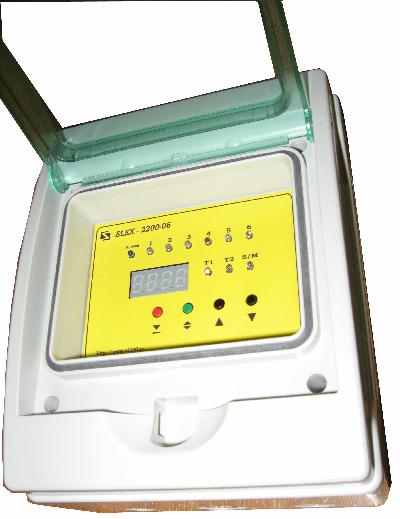

    Блок управления системой регенерации Elex-2024_06


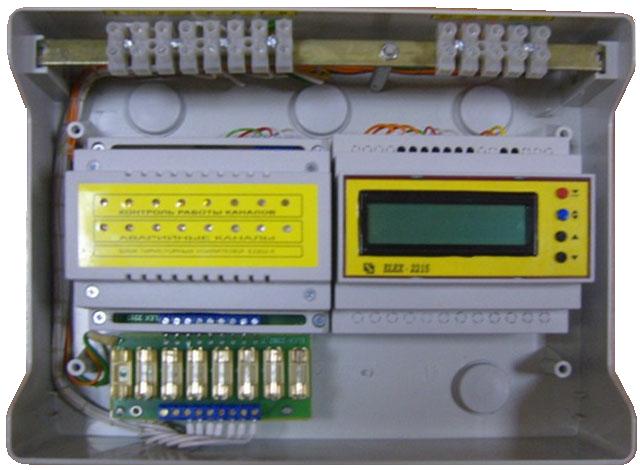

    Блок управления системой регенерации Elex-2024_08

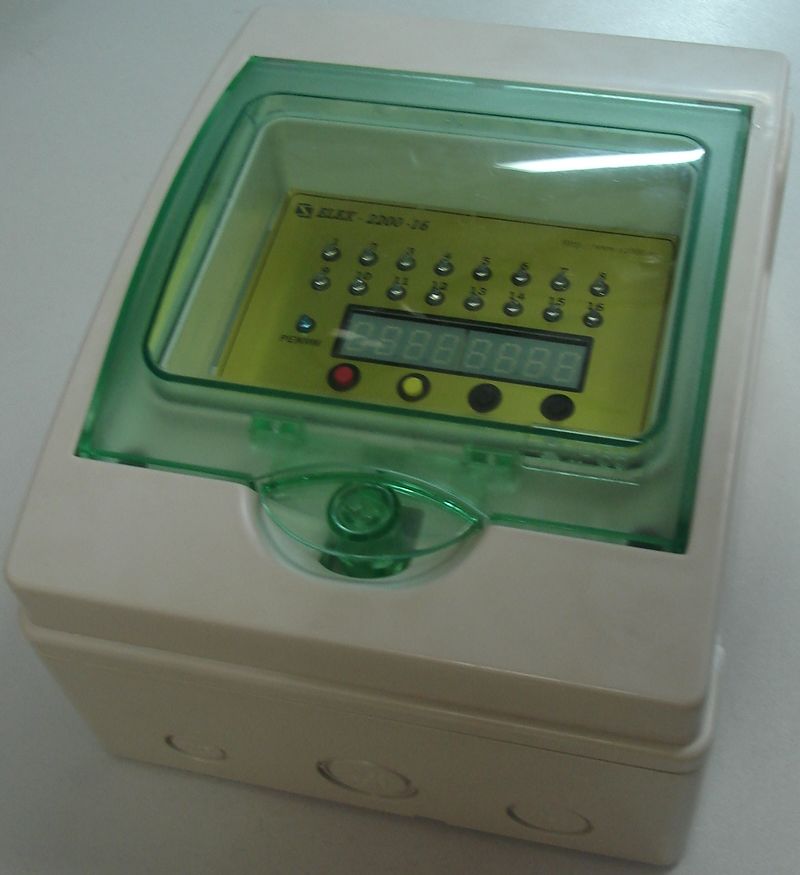

    Блок управления системой регенерации Elex-2024_16


    Блок управления системой регенерации Elex-2024-AL-IO


    Блок управления системой регенерации Elex-2024_24


    Блок управления системой регенерации Elex-2024_32

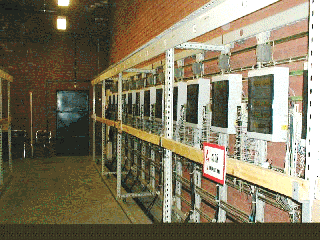

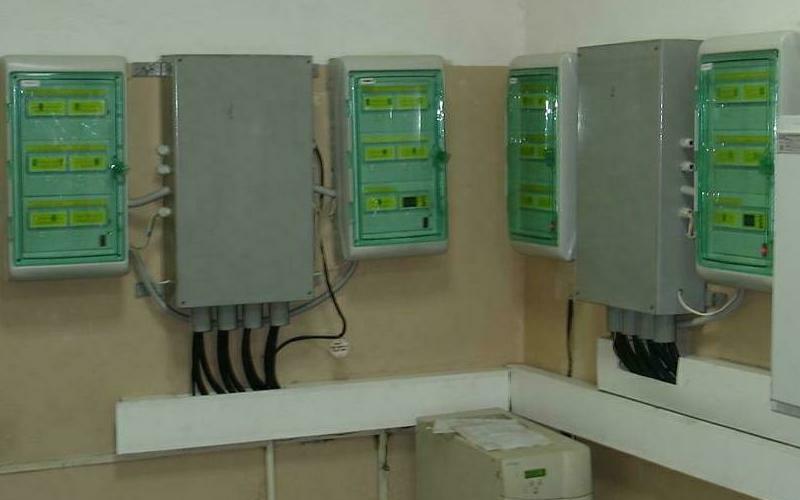

    Комплекс газоочистки для работы с рукавными фильтрами типа ФРКИ

    Блок управления системой регенерации Elex-2024_92.

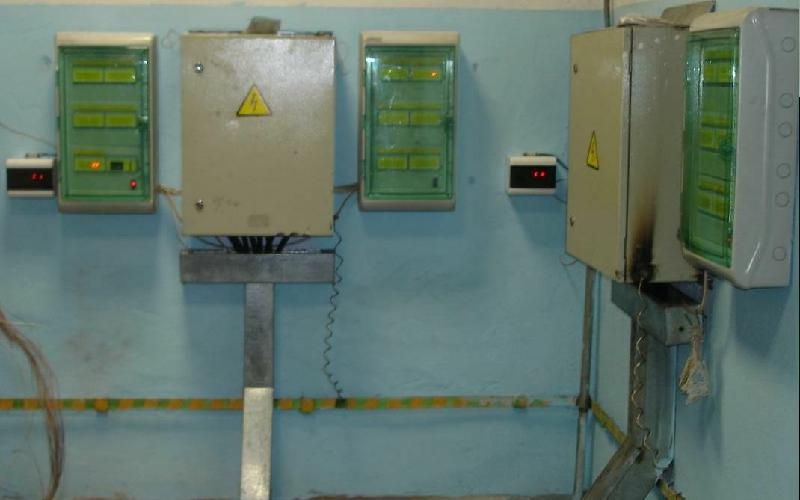

    Управление АСУ



    ELEX-2200.v2-16 (IP40)-d-АСУ
