Канал связи - GSM

Система диспетчеризации для котельных Элекс 2021,передача данных по линиям связи GSM
Элекс 2021 GSM

« Элекс 2021 GSM »



Заказать


1. Назначение.
"Elex-2021_GSM" - система сбора дискретной информации с контактных датчиков оборудования (на котельных, электролизных станциях, прочих промышленных объектах) и передачи ее на пульт диспетчера. Система состоит из контроллера объекта, контроллера диспетчера (или персонального компьютера) и устройств сотовой связи - GSM-модемов типа "Siemens".

1.1 Контроллер объекта «Элекс 2021 о»
производит считывание информации с четырех контрольных, одиннадцати аварийных датчиков, датчика шлейфа пожарной (охранной) сигнализации. Производится предварительная обработка данных и передача их по каналам сотовой связи на контроллер диспетчера (или персональный компьютер). Алгоритм обработки сигналов аварийных датчиков следующий: замкнутому контакту датчика соответствует авария и включенный светодиод на контроллере объекта и контроллере диспетчера. Нормальное состояние сигнала пожарной (охранной) сигнализации - нормально замкнутый контакт. Ему соответствует свечение соответствующего светодиода на пульте объекта и погашенное состояние соответствующего индикатора на пульте диспетчера. Замкнутому состоянию контрольных каналов соответствует свечение индикатора на обоих пультах. Расположенный на передней панели индикатор "Связь" служит для контроля связи. В момент смены состояния входных контактов, формируется и отправляется SMS сообщение, индикатор "Связь" при этом кратковременно включается.


1.2 Контроллер диспетчера «Элекс 2021 д»
обеспечивает индикацию состояния датчиков. При получении SMS сообщения от контроллера объекта - включается и начинает мигать соответствующий индикатор аварии. При этом подается звуковой сигнал. Для снятия звукового сигнала и фиксации аварийного режима необходимо нажать кнопку фиксации аварии. Звуковой сигнал прекращается, а аварийный канал светится постоянно. При исчезновении аварийного сигнала соответствующий сигнал гаснет без подачи звукового сигнала. Появление и исчезновение сигналов на контрольных каналах происходит без звукового сигнала. Обрыв шлейфа пожарной или охранной сигнализации сопровождается включением звукового сигнала. После этого сигнал будет подаваться до момента нажатия кнопки вне зависимости от того - восстановлен шлейф или всё еще находится в обрыве. При нажатии кнопки происходит выключение звукового сигнала и запоминается новое состояние шлейфа сигнализации. Если было запомнено оборванное состояние шлейфа, то при его восстановлении звуковой сигнал не подается, а световая индикация обрыва шлейфа исчезает.

1.3 GSM модем «Элекс 2092»
обеспечивает передачу данных, от контроллера объекта, к диспетчеру по каналам сотовой связи. Для нормальной работы GSM модема требуется SIM карта, которая вставляется в держатель SIM карты. При включении питания модема, первые 2 минуты модем регистрируется в сети GSM. В процессе регистрации - индикатор светится постоянно, после того как модем зарегистрируется, индикатор периодически мигает. Подключение антенны к GSM модему - обязательно.

2. Технические данные.
  • Количество входов - 16 с гальванической развязкой (модуль объекта)
  • Светодиодная индикация включенных датчиков
  • Подключение датчиков - клеммник
  • Тип связи - канал GSM.
  • Напряжение питания - 220 Вольт, потребляемая мощность до 4 Ватт.
  • Габаритные размеры - 160х180х110 мм
  • Степень защиты - IP 65.
  • Вес комплекта 1250 грамм.
  • Вид монтажа - настенное крепление.

    Схема подключения.

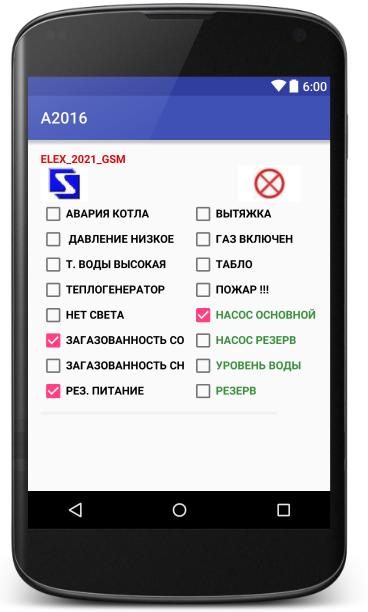

    Программа для планшетов "ANDROID"

    позволит применить Ваши обозначения сигналов при приеме сообщений от
    модуля объекта "Элекс 2021м GSM".

    Программа может быть использована как дублирующий канал связи. Один модуль объекта "Элекс 2021м GSM" способен отправлять сообщения на
    дополнительные номера, всего до 4 номеров.

    Для работы потребуется СИМ-карта, денежные средства на которой расходоваться не будут. Планшет будет принимать входящие сообщения, не отправляя запросов.

    Текст описания аварии формируется в приемном устройстве, поэтому в качестве модуля объекта может быть использован стандартный прибор, без переделки текста отправки сообщений.
