Пошаговая подговка системы «Элекс 2021 GSM» к работе.

Комплект «Элекс 2021 GSM» не требует настройки,
подготовка к работе заключается в подготовке СИМ-карты.

1.Подготовка SIM карты.
1.1 Отменить проверку PIN кода при включении, если она не отменена.
1.2 Вписать в ячейку номер один (SIM карты устанавливаемой в модем), раздел "Контакты" адресной книги - телефонный номер SIM карты установленной в модем модуля диспетчера.
Формат номера в международном формате. Например:
+7 (ХХХ) ХХХ ХХ ХХ

Номер может начинаться с префикса
+7, для российских SIM-карт.
Префикс может быть и 8 например для использования в Республике Беларусь
Название оператора не имеет значения, качество связи у всех операторов примерно одинаково.
1.3 Дополнительный номер вписать в ячейку номер два, если есть необходимость второго номера.
1.4 Вставить SIM карту в держатель сим-карты модема.
2.Подготовка модема «CINTERION».
GSM модем Cinterion 2.1 Подключить антенну к модему и установить ее в точке, где обеспечен максимальный уровнь сигнала. Точку с максимальным уровнем сигнала, определить с помощью сотового телефона.
2.2 Подать напряжение питание модема «CINTERION».
2.3 Зеленый индикатор сотового модема после включения - горит постоянно.
2.4 Красный индикатор после включения включается быстро (1 раз в секунду) до регистрации модема в сотовой сети. После регистрации включается редко(1 раз в 5 секунд).
2.5 Если индикатор не включается - это означает обрыв кабеля питания модема. Проверить наличие напряжения на клеммах 1,2,3.
3. Модуль «Элекс 2092 GSM»


3.1 Блок «Элекс 2092 о» при включении производит считывание телефонного номера SIM карты утановленой в модем.
3.2 Количество попыток считывания не ограничено
3.3 При считывании телефонного номера из SIM карты, индикатор связь кратковременно включается.
3.4 Нормальное состояние индикатора связь - кратковременное (до 1 секунды) включение.
3.5 Включение индикатора связь будет происходить при изменении состояния входов, срабатывании датчиков.
3.6 Если после включения происходит регулярное включение индикатора связь - это означает,что не удается прочитать номер из SIM карты.
3.7 Наиболее вероятной причиной этого - является то, что номер записан не в ячейку номер один, раздела Контакты, а в ячейку с другим номером.

4. Модуль «Элекс 2021 GSM»
4.1 Блок «Элекс 2092 GSM д» после включении производит циклический опрос наличия новых сообщений.
4.2 Индикатор связь модуля диспетчера «Элекс 2021 GSM» регулярно включается с частотой один раз в 30 секунд.Это является индикацией нормальной работы.
4.3 При получении нового SMS-сообщения
  • подается команда прочитать новое сообщение;
  • полученная информация отображается с помощью индикаторов;
  • подается команда удалить SMS-сообщение.
  • При штатной работе на SIM-карте не должно оставаться SMS-сообщений.
  • При наличии не удаленных сообщений на SIM-карте их необходимо удалить.

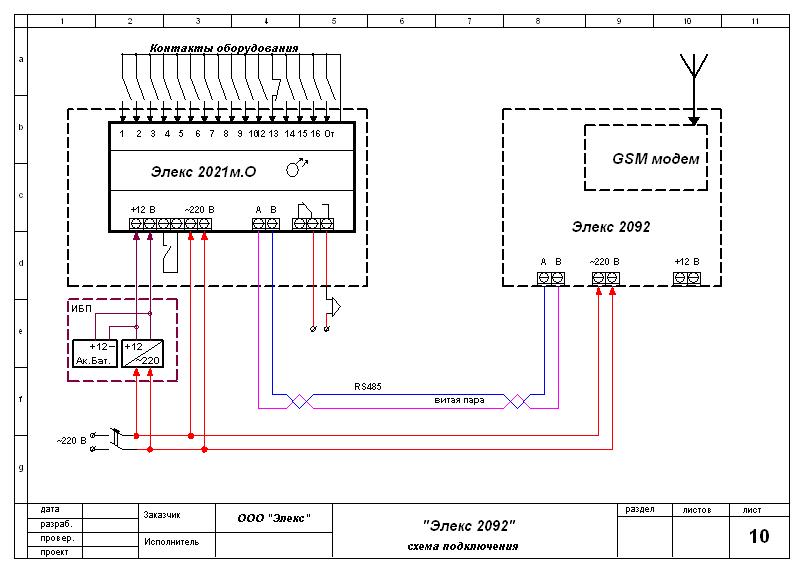

    4.4 Схема подключения.
