Канал связи RS 485

Система диспетчеризаци Элекс 2032


Система сбора и обработки информации "ELEX 2032м"

Заказать

"Elex-2032м" - система сбора дискретной информации с контактных датчиков оборудования котельных и передачи ее на пульт диспетчера. Система состоит из контроллера объекта и контроллера диспетчера.

Контроллер объекта производит считывание информации с шестнадцати аварийных датчиков. Производится предварительная обработка данных и передача их по двухпроводной линии связи на контроллер диспетчера.
Алгоритм обработки сигналов контрольных и аварийных датчиков следующий:
замкнутому контакту датчика соответствует включенный светодиод на контроллере объекта и контроллере диспетчера.
Расположенный на передней панели индикатор "Связь" служит для контроля связи с пультом диспетчера.
В нормальном режиме он кратковременно подмигивает с периодом ~5секунд.
Если индикатор горит постоянно или вообще не включается, то это означает либо нарушение связи из-за очень сильных помех или обрыва, либо "зависание" контроллера. Для вывода его из этого состояния необходимо выключить и включить питание для перезапуска контроллера.
Если связь не восстановится, то необходимо проверить линию связи.

Контроллер диспетчера обеспечивает индикацию состояния датчиков. При появлении аварийного сигнала - включается и начинает мигать соответствующий индикатор. При этом подается звуковой сигнал. Для снятия звукового сигнала и фиксации аварийного режима необходимо нажать кнопку фиксации аварии. Звуковой сигнал прекращается, а аварийный канал светится постоянно.
При исчезновении аварийного сигнала соответствующий сигнал гаснет без подачи звукового сигнала.
При нажатии кнопки происходит выключение звукового сигнала и запоминается новое состояние шлейфа сигнализации. Если было запомнено оборванное состояние шлейфа, то, при последующем его восстановлении, звуковой сигнал не подается, а световая индикация обрыва шлейфа исчезает.
Если контроллер диспетчера не может установить связь с контроллером объекта в течение ~ 1 минуты, то начинают мигать аварийные индикаторы и подается звуковой сигнал. Как только связь восстановится - начинается нормальная работа контроллера. На передней панели расположен зеленый индикатор связи. В нормальном режиме он кратковременно мигает с частотой раз в ~5 сек. Это является контролем нормального функционирования прибора. Если этот индикатор постоянно горит или не мигает, то необходимо попытаться перезапустить контроллер выключением и включением питания.

Технические данные:

  • Количество входов - 16 с гальванической развязкой
  • Светодиодная индикация включенных датчиков
  • Подключение датчиков - клеммник в контроллере объекта
  • Длина линии связи - до 1200 м
  • Интерфейс связи - RS485.
  • Скорость обмена - 1200 бод.
  • Напряжение питания - 220 Вольт
  • Вид монтажа - DIN рейка или АВВ бокс.
  • Габаритные размеры - 140х160х65 мм
  • Вес комплекта 1,2 кг

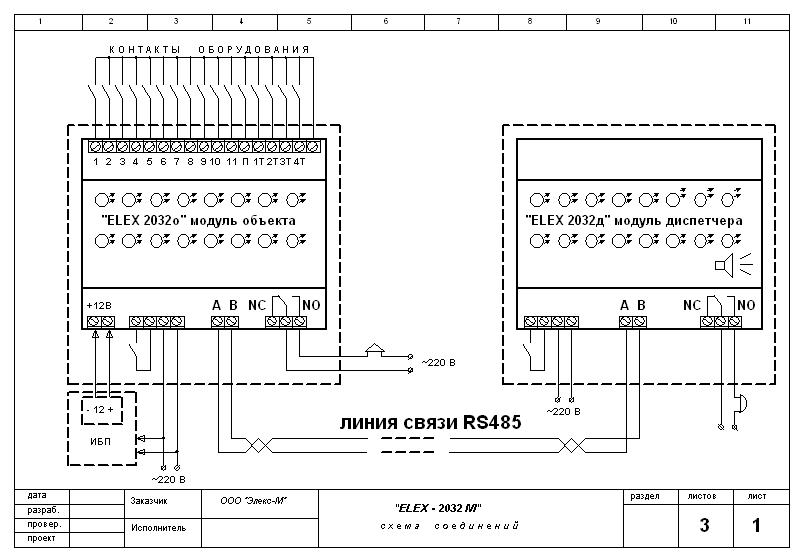

  • Схема подключения.

Клеммы "А" и "В" служат для подключения линии связи и соединяются с одноименными клеммами контроллера диспетчера. Линия связи RS485 должна быть проложена кабелем типа КИПЭВ 1х2х0,6 мм (или аналогичным), при этом оплетка кабеля должна быть заземлена.

Elex 2032M Базовый вариант исполнения 16 аварийных входов канал связи RS485
Elex 2032М Радио Вариант исполнения передача данных по радио модему 433 мГц
Elex 2032М GSM Вариант исполнения передача данных по GSM модему


Базовый комплект "Elex 2032м"

Система диспетчеризации, базовый вариант исполнения
  • Канал связи RS485;
  • Дальность связи до 1200 метров.

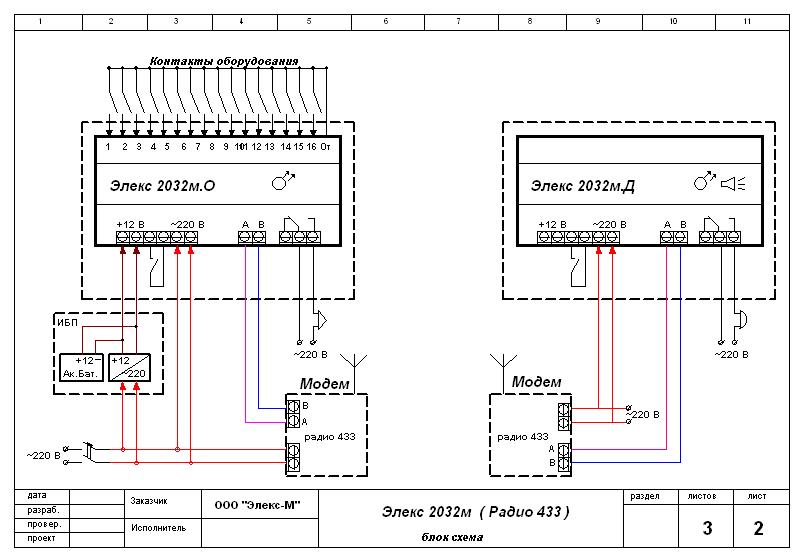

    Базовый комплект "Elex 2032м" и радимодемы "Elex 2090"
    Система диспетчеризации, вариант исполнения Радио
  • Канал связи - радиоканал, рабочая частота - 433,92 МГц;
  • Выходная мощность передатчика 10 мВатт;
  • Дальность связи до 3 км.

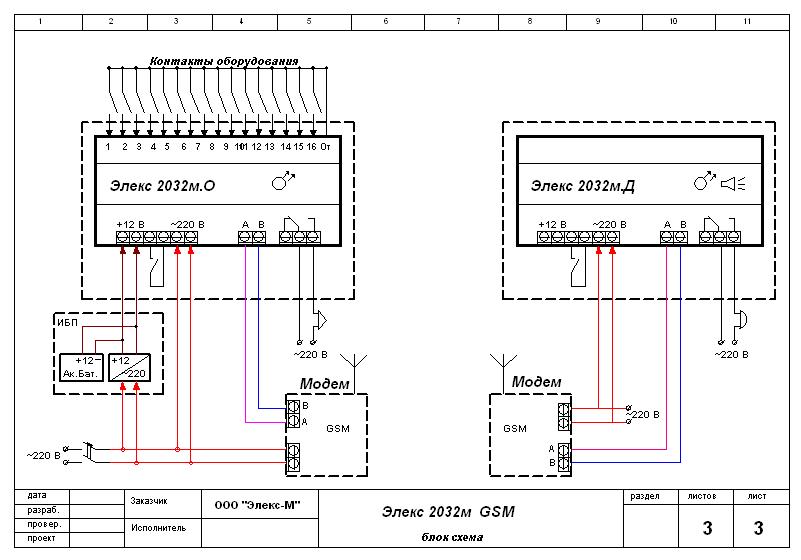

    Базовый комплект "Elex 2032м" и GSM модемы "Elex 2092"
    Система диспетчеризации,  вариант исполнения GSM
  • Канал связи - GSM;
  • Дальность связи не ограничена.


    Система диспетчеризации, комбинированное подключение
    Система диспетчеризации
