"ELEX-2030"
Преобразователь интерфейсов
RS232/RS485

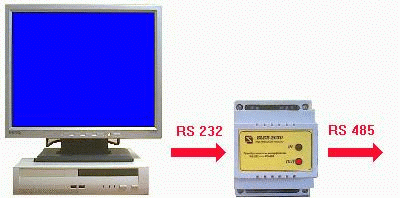

"Elex 2030"- преобразователь интерфейсов предназначен для организации обмена данными между центральным компьютером ( ПК имеющим интерфейс связи типа RS232 ) и устройствами, имеющими интерфейс связи RS485. Преобразователь полуавтоматический - требуется ручной выбор скорости обмена, путем установки джампера на наборном поле преобразователя.


Подготовка к работе:
1.Cоединить последовательный порт ПК и вход RS232 преобразователя :
  • клемму 5 "общая точка" ПК соединить с клеммой 2 преобразователя.
  • клемму 3 "передача" ПК соединить с клеммой 1 преобразователя.
  • клемму 2 "прием" ПК соединить с клеммой 3 преобразователя.

    2.Cоединить выход преобразователя RS485 и устройства работающее по каналу RS485 :
  • клемму "А" преобразователя соединить с клеммами "А" устройств.
  • клемму "B" преобразователя соединить с клеммами "B" устройств.
  • преобразователь работает без подключения "общей точки" GND.

    3.Подключить и подать питание преобразователя 220 В, 50 Гц
  • Индикаторы преобразователя "OUT" и "IN" при этом не светятся.

    4.Запустить программу опроса на ПК
  • Индикатор преобразователя "OUT" включается с частотой запросов от ПК.
  • Индикатор преобразователя "IN" включается при наличии ответов от устройств.

    5.Общие требования :
  • Подключение RS232 осуществлять экранированным кабелем типа "удлинитель com порта".
  • Длина линии связи RS232 не более 15 метров.
  • Подключение RS485 осуществлять экранированным кабелем типа "витая пара".
  • Длина линии связи RS485 не более 1200 метров.
  • Количество подключенных устройств по линии связи RS485 не должно превышать 32.
  • При необходимости установить терминатор на наиболее удаленном устройстве.
  • При прокладке линии связи RS485 вне здания, требуется обеспечить молниезащиту.

    Функционально преобразователь состоит из:
  • передающего преобразователя сигналов RS232 в сигналы RS485
  • приемного преобразователя сигналов RS485 в уровни RS232.
  • Блока питания.
    Преобразователь обеспечивает гальваническую развязку передатчиков и приемников информации от линии связи.

    Основные технические характеристики:

    • Подключение RS232 - один канал.
    • Подключение RS485 - один канал.
    • Напряжение питания - 220В,
    • Потребляемая мощность - 4 Ватта.
    • Вид монтажа - на DINN рейку.

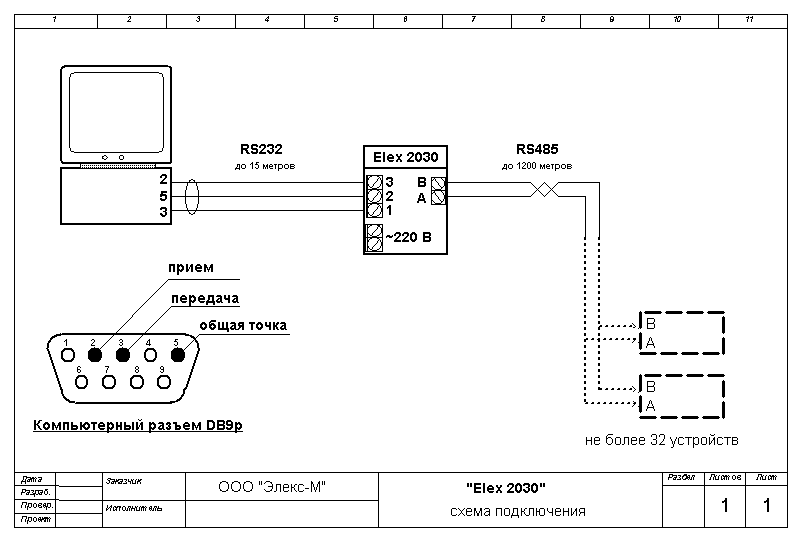

    • Схема подключения.
