"ELEX 2026"

табло индикации на 16 каналов

Шестнадцатиканальное табло индикации “Elex 2026” предназначено для отображения информации поступающей от измерителей температуры : "Elex 2027" или "Elex 2039" - датчик температуры - термопара ХА

Допускается подключение не более двух измерителей типа "Elex 2027" ("Elex 2039").

Индикация параметров – 16 светодиодных дисплеев по четыре знакоместа каждый.
Электронные часы.
Табло, оснащено последовательным портом обмена данными RS 485 для работы с измерителями температуры.
Табло, оснащено последовательным портом обмена данными RS 232 для работы с компьютером.
Напряжение питания - 220 В, 50 Гц, потребляемая мощность не более 15 Ватт.
Подключение внешних цепей - клеммник.
Вид монтажа настенный.

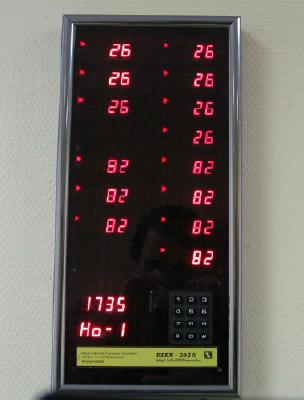

Органы управления и индикации.
Табло имеет 16 дисплеев для отображения текущей температуры, и дополнительный дисплей, на который выводится текущее время. Дисплей для вывода текущего значения температуры в канале измерения - четырехразрядный, светодиодный.
В случае отрицательной температуры в левом разряде дисплея индицируется знак минус. В случае если измеренная температура ниже значения минус 50 ° С на дисплей выводится символ отказа измерителя " - - - -".

Кнопки на лицевой панели табло :
Клавиатура на лицевой панели табло позволяет вводить уставки задания для каждого канала независимо. Для перехода в режим ввода задания необходимо нажать на клавиатуре кнопку " * ". При этом табло переводится в реджим индикации заданий. Для ввода нового задания необходимо нажимать клавиши с цифровым обозначением.

Пример:
если требуется ввести задание 245 необходимо последовательно нажать клавиши "0" "2" "4" "5". После ввода комбинации из 4 цифр маркер переходит к вводу следующего задания.
Для выхода из режима ввода задания нажать клавишу "#". При этом происходит переход к индикации измеренных температур.
